Cuピラー

概要

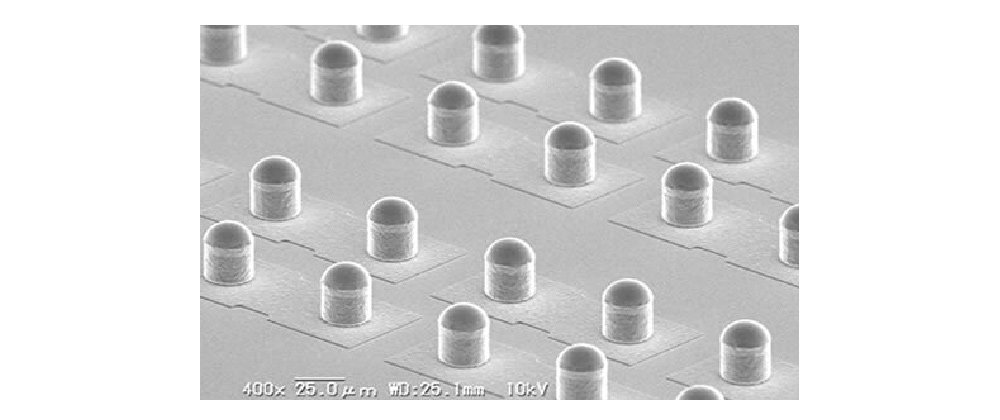

Cuピラー(銅ピラー)はICチップと半導体パッケージ用基板とをフリップチップ接続する端子で、ICチップのアルミ電極パッド上にCuの柱(ピラー)を形成します。Cuピラーは、チップの高集積化による端子数の増大、狭パッドピッチに対応可能であることから、需要が高まっています。
シリコンウエハー上への微細めっきパターン形成技術により、寸法均一性に優れたCuピラーの形成が可能です。

特徴

  • 対応ウエハーサイズ:12インチ(300mm
  • フラックスレスリフロー採用によりクリーンプロセスを実現
  • 低アルファ線 Sn-Ag はんだめっき採用
  • 40μm ICパッドピッチの量産実績
  • 各種バンプ形状に対応可能
  • 自動検査体制完備
  • Cuピラー形成からBGA/LGA半導体パッケージ組立までの一貫組立可能

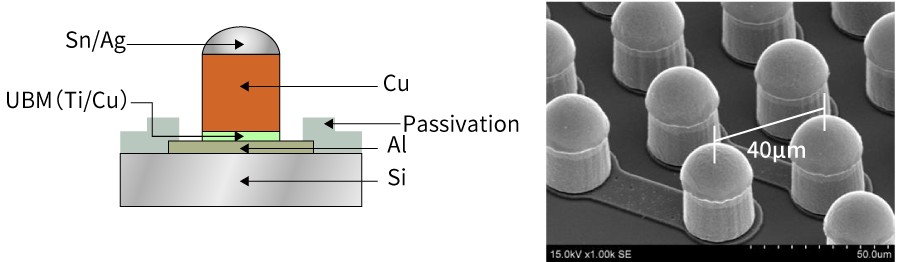

構造


用途

  • 多ピンICチップへのCuピラー形成
  • 狭ピッチ・微小Cuピラー形成
  • 研究開発用途の超微小Cuピラー形成(例:φ10μm/20μmピッチ)
