リードフレーム

かしめリードフレーム

概要

かしめリードフレームは、ダイパッドのないリードフレームと熱伝導が良い金属の放熱板を「かしめ加工」により固定した2層構造のリードフレームです。新光電気は、高い放熱性を必要とする半導体パッケージ向けにかしめリードフレームを提案しています。

特徴

  • 放熱板を単層リードフレームにかしめ加工で固定し、放熱板がパッケージ表面に露出するように設計された高放熱パッケージ
  • モールド樹脂との密着力を高めるめっき処理と組み合わせることで、高い信頼性が必要な車載用パッケージなどに採用

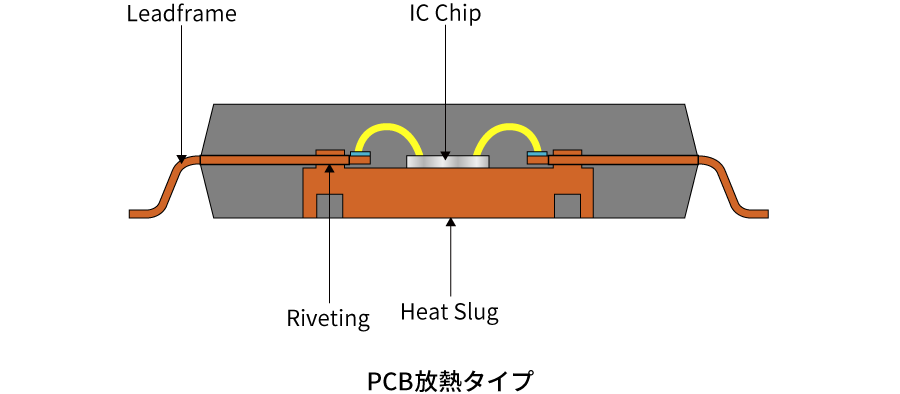

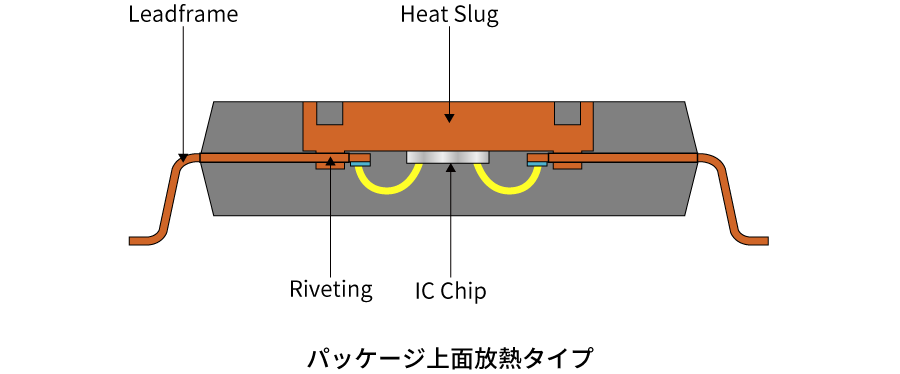

構造

  • 放熱板の厚さはモールド成形後パッケージ表面に露出するように設計





用途

  • 高い信頼性が要求される車載用各種ECU
